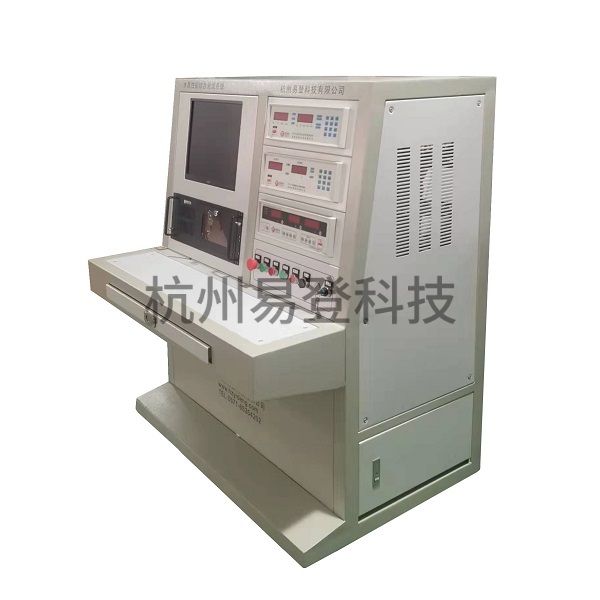

掃一掃立即查看水泵在線綜合測試系統產品介紹:
一、概述：
a.測試項目：流量、轉速、電流、功率、壓力(揚程)、效率、溫升。
b.系統指標符合GB/T3216-89《離心泵、混流泵、軸流泵和旋渦泵試驗方法》和GB/T12785-91《潛水電泵試驗方法》。
c.測試系統由流量轉速測試儀、壓力揚程測試儀、單/三相電參數測量儀、帶電繞組溫升測試儀及LWGY渦輪流量傳感器、壓力變送器、壓力表等組成。
d.測試系統精度：流量±0.5%、壓力±0.2%、轉速±0.2%、電壓.±0.5級、電流.±0.5級、功率.±0.5級、溫度±1℃
二、開式試驗裝置：
1、主要對潛水電泵進行出廠試驗和型式試驗。
2、水泵測試系統采用開式結構的標準試驗裝置，試驗回路保證通過測量截面的液流具有軸對稱的速度分布，等靜壓分布和無裝置引起的旋渦。
3、開式水池位于地面上或地面下，水池深度與容積應滿足流量水泵試驗時不發生旋渦。
4、管路測量回路由測量管路、取壓裝置、流量傳感器、調節閥、快速接頭等組成。
5、泵揚程測量共用一套測量回路，指針式壓力表同時顯示，泵出口與測量管路的連接采用快速接頭。
三、閉式試驗裝置：
1、主要對各種離心泵、混流泵、軸流泵、旋渦泵的出廠試驗、型式試驗、汽蝕試驗。
2、采用閉式結構的標準試驗裝置，試驗回路保證通過測量截面的液流具有軸對稱的速度分布，等靜壓分布和無裝置引起的旋渦。
3、閉式試驗裝置位于地面上，由汽蝕筒、穩流筒、油氣分離、勻壓室、管路系統、真空表、真空泵、閥門（或電動閥門）等組成。
四、配電裝置及強電柜：
1、動力配電的容量應根據產品試驗功率來選擇。
2、試驗電源可選擇自耦式調壓器、變頻電源、軟啟動器或自耦啟動器。
3、大功率水泵試驗根據水泵電流大小，選配強電柜，電壓檔3300V/1200V/660V/380V/和電流檔位500A/300A/200A/100A/50A/5A依次可選擇，內置0.2級電流互感器（或電壓互感器）。
五、軟件介紹：
1、型式試驗（性能試驗）是為了確定泵的揚程，軸功率、效率和流量之間的關系。并繪制工作特性曲線。電泵在額定電壓和額定流量下運轉1-2h，使電泵達到穩定狀態。試驗應從功率點開始。對離心泵一般從零流量開始，逐步增大至大流量點流量的115%以上。對混流泵、軸流泵或旋渦泵，應從閥門全開狀態開始，逐步減小到小流量點流量的85%以下。其間應取至少13個不同的流量點，測點應均勻地分布在整個性能曲線上。對離心泵和旋渦泵應在13點以上；對混流泵和軸流泵應在15點以上。
2、電動機的負載試驗（即效率值）按額定電壓負載法間接測定。通過測定和計算，系統軟件可自動繪制電機工作特性ηm=f(p2)、I1=f(p2)、Sref=f(p2)、P1=f(p2)。
3、汽蝕試驗確定泵的臨界氣蝕余量與流量之間的關系。
六、水泵在線綜合測試系統應用場合：
潛水泵、深井泵、離心泵、管道泵、自吸泵、化工泵、螺桿泵、家用增壓泵、排污泵、汽車噴油泵、汽車洗滌器、汽車用冷卻水泵、機動噴霧機、魚缸泵、高壓清洗機、洗衣機（洗碗機）用水泵 。
